S型工业热电偶的高精度特性与冷端补偿技术

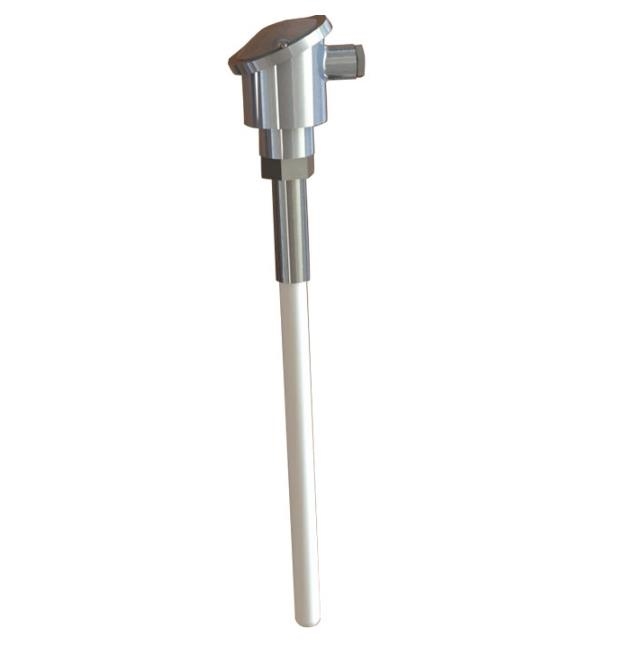

　　S型工业热电偶由铂铑10合金与纯铂两种贵金属构成，在工业测温领域享有高精度的声誉。其长期稳定性与抗氧化性能使其在高温测量场景中具有不可替代的优势。然而，要充分发挥它的精度潜力，必须妥善解决冷端温度补偿这一核心技术问题。

　　一、高精度特性与适用场景

　　S型工业热电偶的测温上限可达1600℃，在0至1600℃量程范围内，经优化设计的测量系统可将全温度范围准确度控制在±0.2%以内。这一精度水平使其不仅适用于工业过程测温，还被国际实用温标规定为复现630.74℃至1064.43℃温度范围的标准仪表之一。S型工业热电偶的抗氧化性能优异，在氧化性或中性气氛中长期使用仍能保持热电特性稳定，这一特性使其在玻璃、陶瓷、冶金及航空航天等高温工艺领域备受重视。

　　二、冷端补偿的技术原理与实现

　　热电偶产生的热电动势取决于测量端与参考端（冷端）之间的温差，而非仅由测量端温度决定。当冷端温度随环境波动时，若不对其进行补偿，将直接引入测量误差。冷端补偿的核心目标是获取冷端的实际温度，并将该信息叠加到热电偶输出的差分信号中，从而换算出测量端的绝对温度值。

　　目前工程上较为成熟的补偿方案采用专用温度传感器进行冷端温度测量。以AD590型集成温度传感器为例，其输出电流与绝对温度成线性关系，通过产生与冷端温度对应的补偿电动势，与S型热电偶信号叠加，即可实现冷端补偿功能。针对它的优化设计将输入电路与补偿电路分离，补偿电压作为偏置与热电偶信号叠加后再进行放大与滤波处理，该方案可将冷端补偿精度控制在±0.2%满量程以内，并显著提高电路的共模抑制能力。此外，基于FPGA配合高精度模数转换器与查表法校准的多通道系统方案，也能有效提升它的整体测温精度至优于0.2%满量程的水平。

　　三、补偿精度的工程意义

　　对于S型工业热电偶这类高精度测温元件，冷端补偿的精度直接决定了系统最终的测量不确定度。在实际应用中，若忽视冷端温度的实时监测与补偿，即使热电偶本身特性优良，也无法获得准确的绝对温度值。因此，选择性能匹配的补偿传感器并采用合理的电路架构，是确保S型热电偶高精度特性得以发挥的必要前提。


　　四、总结

　　S型工业热电偶凭借其优异的高温稳定性与计量级精度，在严苛测温场景中具有显著优势。其高精度特性的实现依赖于冷端补偿技术的有效执行——通过专用温度传感器实时获取冷端温度并叠加补偿信号，方能将热电偶的差分输出转换为准确的绝对温度值。合理的电路设计与校准策略可进一步挖掘该型热电偶的精度潜力，满足工业及计量领域对温度测量的严格要求。
